Werkzeuge mit Innenkühlung reinigen

Anforderungen

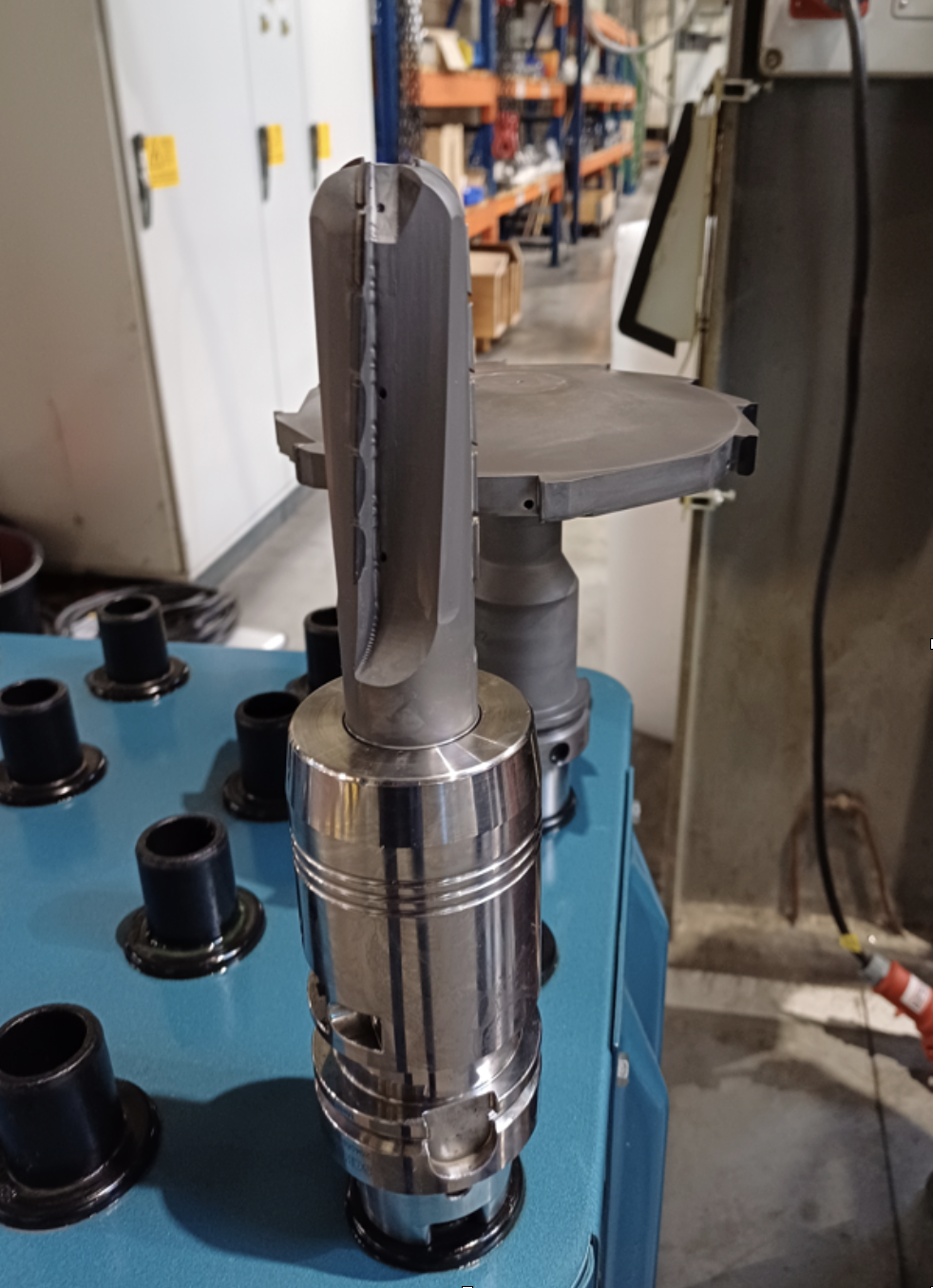

Bei der Herstellung oder der Anwendung von Werkzeugen mit Innenkühlung müssen insbesondere auch die Kühlkanäle gründlich gereinigt werden, da jegliche Rückstände deren Funktionalität beeinträchtigen können. Allerdings stellt die Zugänglichkeit der engen Durchgangslöcher mit konventionellen Reinigungsverfahren in der Praxis eine erhebliche Herausforderung dar.

Bisherige Technik

Typischerweise werden Werkzeuge mit Pinsel und Kaltreiniger gereinigt. Waschmaschinen scheiden meist aus, da die Schneidengeometrie sehr unterschiedlich ist, die Fräsköpfe unterschiedlich groß sind, und diese auch die Innenkanäle nicht erreichen könnten.

Unsere Lösung

Die Werkzeuge werdenim Normalfall in eine Schneidringverschraubung aufgenommen. Auf der Gegenseite wird die Pistole des Niederdruck-Heißreinigers angeschlossen.

Alternativ können die Fräsköpfe mit der Hand gehalten und mit einer Nadel-Düse SR-ND (mit Spritzschutz, Ø 2,5mm) oder wie in den Fotos mit einer Sachloch-Düse SR-SL (Ø 4,0mm) gereinigt werden.

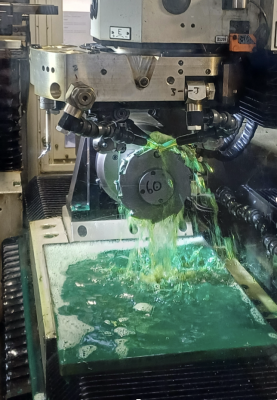

Mit einem Druck von 3 bis 7,5 bar bzw. 3 bis 14 bar und 95°C heißem Wasser, ggf. ergänzt mit einem alkalischen Reiniger, werden die Kühlkanäle effizient von innen durch- und ausgespült.

Das funktioniert auch dann, wenn die Kühlkanäle nicht nur mit Kühlschmierstoff, sondern auch mit anderen Produkten verstopft sind. So waren die auf den Fotos gezeigten Fräsköpfe mit einer öligen Eloxier-Flüssigkeit verklebt. Nach dem Reinigen wurde mit der Hand geprüft, ob die Oberflächen noch Reste von Ölen bzw. der Eloxier-Flüssigkeit aufwiesen. Dies war nicht der Fall. (Deshalb war auf ausdrücklichen Kundenwunsch auf Handschuhe verzichtet worden.)

Im konkreten Fall konnten alle Fräsköpfe inklusive der Kühlkanäle innerhalb weniger Minuten vollständig und rückstandslos gereinigt werden. Bisherige Reinigungsmethoden, insbesondere Kaltwaschtisch und Bremsenreiniger, hatten keine auch nur annähernd vergleichbaren Ergebnisse gebracht, obwohl pro Fräskopf mindestens zwei Stunden für die Reinigung aufgewendet wurden.

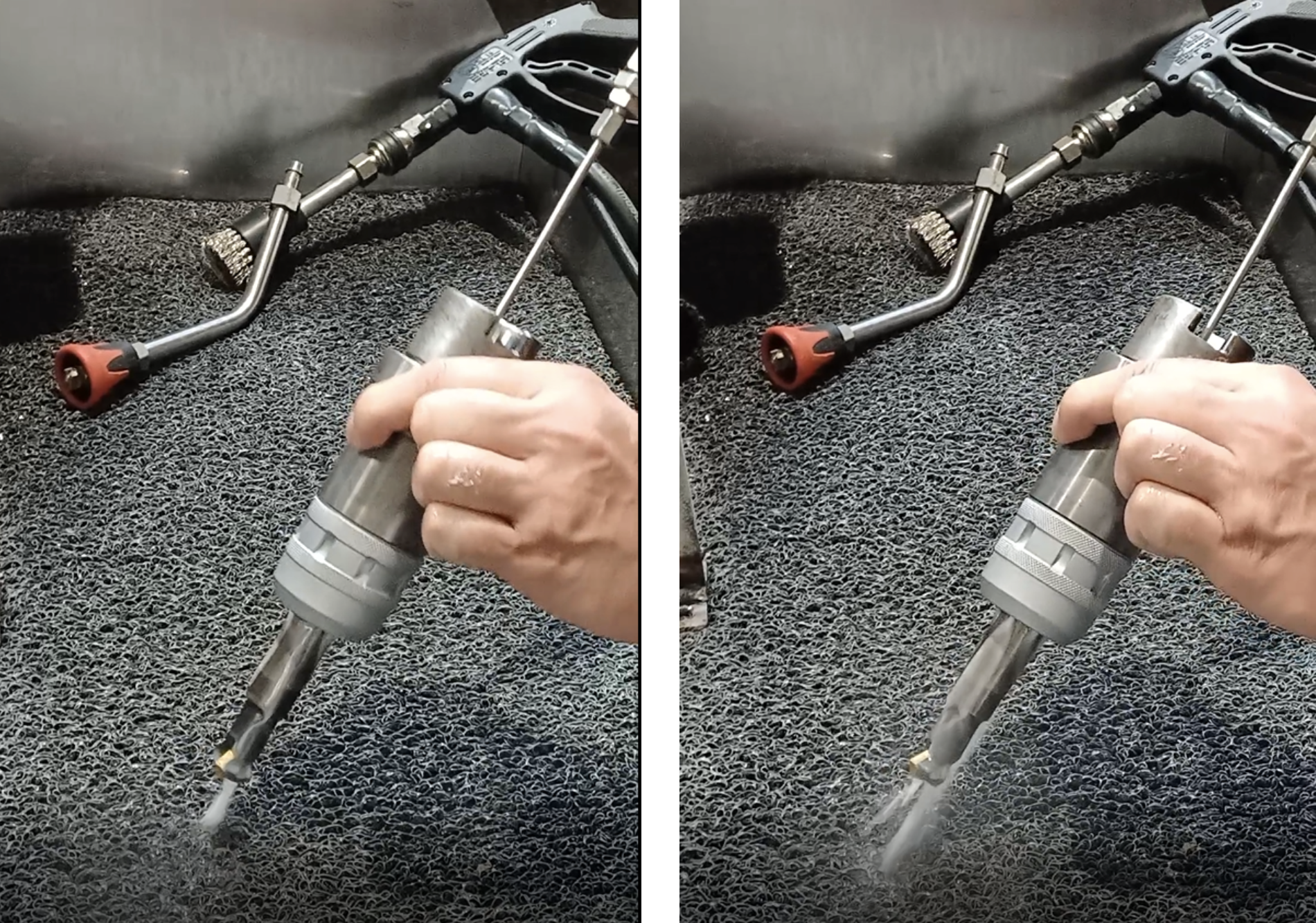

###### Fräskopf mit Innenkühlung – Reinigung des zentralen Kanals (links)

und der Seitenkanäle (rechts) mit 1000 SR und Düse SR-SL

Ihre Vorteile

• Rückstandslos und schonend: Hohe Temperatur und niedriger Druck (7,5–14 bar) waschen Kühlschmierstoffe und Schneidöle auch aus den Innenkanälen – ohne Bruch oder Ausschuss.
• Enorme Zeitersparnis: 5–10 Minuten pro Fräskopf statt über zwei Stunden mit herkömmlichen Methoden.
• Kein Fremdstoff-Eintrag: Reinigung mit dem maschineneigenen Kühlschmierstoff oder Schneidöl – alternativ mit Wasser oder VE-Wasser.
• Umweltschonend: Keine oder nur sehr wenig Chemie, minimaler Ressourcenverbrauch.
• Universell und wirtschaftlich: Auch für Maschinen- und Teilereinigung – niedriges Investment, geringe laufende Kosten, hohe Qualität.

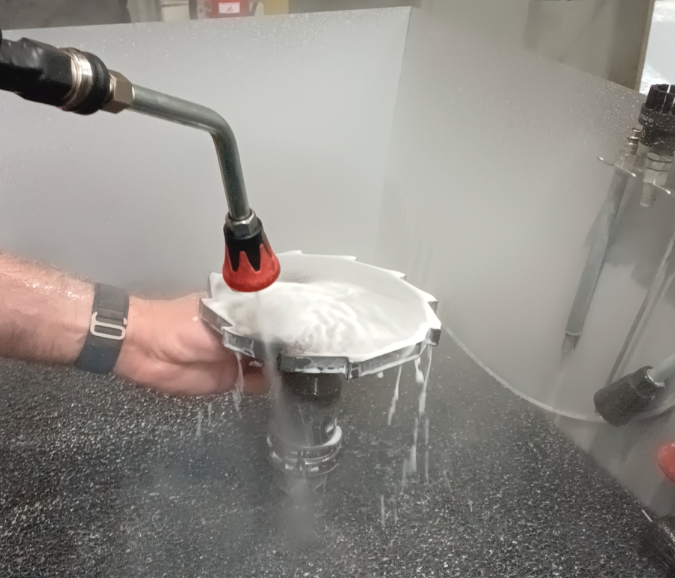

Auch dieser Fräskopf mit Innenkühlung war nach der Reinigung absolut öl-frei
